一、PPR管材用途和特點(diǎn):

 PP-R熱水,飲用水管系統是當今世界發(fā)達國家普遍采用的新型產(chǎn)品，青島世創(chuàng )波紋機械在冷熱水輸送工程中采用同質(zhì)溶接技術(shù)，其綜合技術(shù)性能和經(jīng)濟指標遠遠優(yōu)于其它同類(lèi)產(chǎn)品,尤其是它的衛生性能,從生產(chǎn)使用到廢棄回手全過(guò)程都可達到高的衛生、環(huán)保要求.產(chǎn)品具有耐熱、耐壓、保溫節能、使用壽命長(cháng)及經(jīng)濟等優(yōu)點(diǎn)

 二、PPR管材生產(chǎn)流程

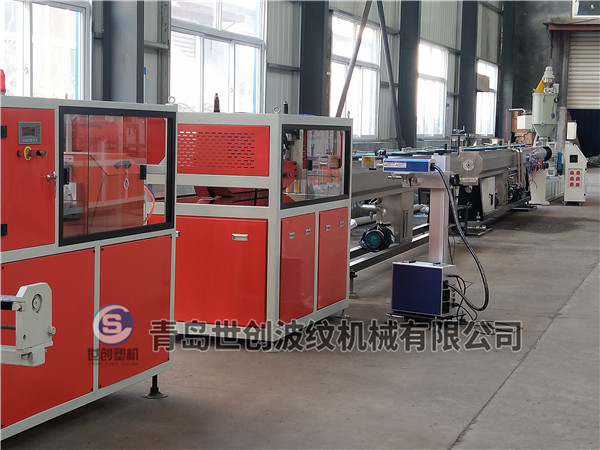

原料+色母料→混合→真空上料→原料干燥→單螺桿擠出機→色線(xiàn)擠出機→螺旋式模具→定徑套→噴淋真空定型箱→噴淋冷卻水箱→噴碼機→履帶牽引機→成品檢測包裝

三、 PPR管材生產(chǎn)過(guò)程中遇到問(wèn)題-世創(chuàng )波紋機械給您解答

　　1、管子表面有焦跡 可能原因是機身或機頭溫度過(guò)高；機頭和過(guò)濾器沒(méi)清洗干凈；粒料中有雜質(zhì)；原料熱穩定性差或熱穩定劑量過(guò)少；控制溫度儀表失靈。

　　2、管材表面有黑色條紋 可能原因機頭溫度過(guò)高，過(guò)濾器沒(méi)清洗干凈。

　　3、管材表面無(wú)光澤 可能是口模溫度過(guò)低或過(guò)高。

　　4、管材表面有皺紋 可能是口模四周溫度不均勻；冷卻水太熱；牽引太慢。

　　5、管材內壁毛糙 可能是芯棒溫度偏低；機身溫度過(guò)低；螺桿溫度過(guò)高。

　　6、管材內壁有裂紋 可能是料有雜質(zhì)；芯棒溫度過(guò)低；機身溫度低；牽引速度過(guò)快。

　　7、管內壁有凹凸不平 可能螺桿溫度過(guò)高；螺桿轉速太快。

　　8、管內壁有氣泡 可能料受潮了。

　　9、管壁厚度不均 可能口模，芯模沒(méi)有對正；機頭溫度不均勻；牽引不穩定；壓縮空氣不穩定。

　　10、管材彎曲 可能管材壁厚不均；機頭四周溫度不均勻；機頭冷卻槽，牽引切割中間沒(méi)有對正；冷卻槽 兩端孔不同心。

　　11、制品發(fā)脆 可能機身塑化程度不夠；螺桿轉速太快；機頭溫度太低；樹(shù)脂粘度過(guò)高。

　　12、管材縱向或橫向收縮大 可能定徑套與口模內徑的徑向差大（橫向）；牽引速度偏高（縱向）。

　　13、突然出料慢 可能螺桿加料段溫度高；機身進(jìn)水；機頭溶體壓力小。
