SCABS-90×30 異形材生產線

技術配置及報價

一、設備配置

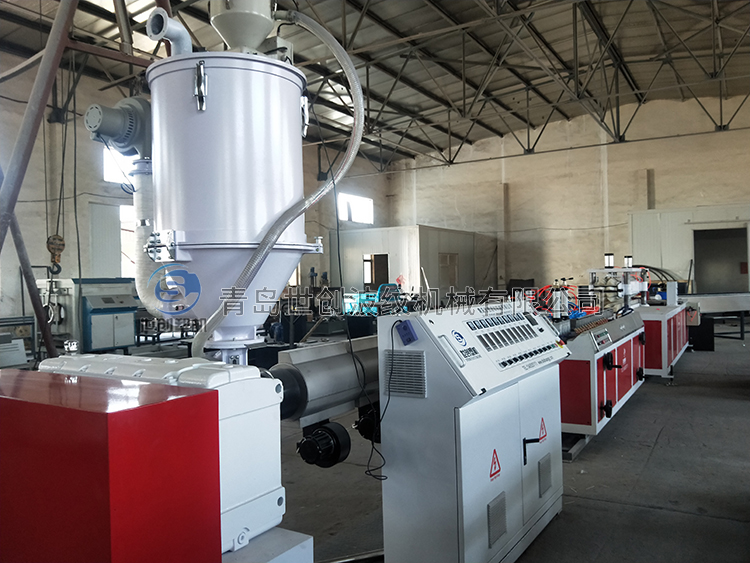

1、單螺桿擠出機：SCSJ-90×30(ABS專用螺桿) 1臺

技術參數：

螺桿直徑          90mm；

長徑比（L/D）     30：1(螺筒長2800mm)

螺桿zui高轉速      75rpm

電動機功率        AC 45KW

機筒加熱          24KW ，

zui高擠出量        160 kg/h；

技術特征：

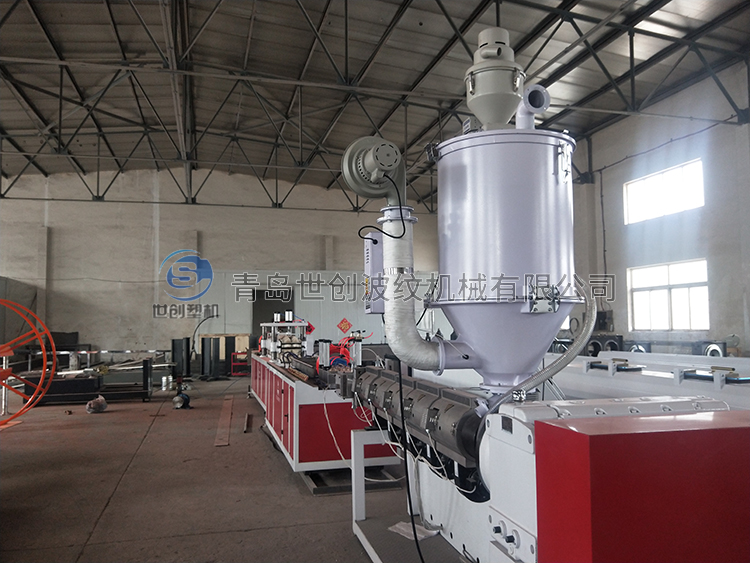

1）自吸上料式干燥機

2）高速低噪音硬齒面減速箱，減速箱齒輪材料20CrMnTi.

3）螺桿、機筒材料38CrMoAlA，氮化深度為0.5-0.7mm，硬度：>900；

2、SCJT異型材模具　

     1）生產異形尺寸：

    2）加熱器： 鑄鋁加熱圈

3）機頭加熱功率： 約12KW-56KW

4）機頭材料；    模具鋼

3、真空定型平臺：SCDJ-  1臺

1）全長               6m；

2）異型材范圍　　　  100-1200mm寬

3）水環式真空泵功率   AC4KWx2臺；

4）水環式水泵功率     AC3KWx1臺；

5）行走電機功率       AC 0.75 KW；

6）行走距離           800mm

PE波紋管材生產線

技術特征：

1）配以304不銹鋼材質的定型平臺，以適應不同型材定徑；

2）水槽主體材料為不銹鋼；

3）具水溫、水位自控功能。上下左右可調節

4、兩爪履帶牽引機SCQY 1臺

1）牽引速度　　　　　   0.5～3m/min；

2）牽引型材范圍　　     100～1200mm寬；

3）電機功率　　　　　   AC 2.2KWx2臺；變頻調速

4）履帶                 2條

5）履帶有效摩擦面積     2800mm

5）變頻調速；牽引力可調。

6）帶有旋轉編碼器自動切割 ,配有自動切割報警燈        5、異形切割機SCYXQG- 1臺

1）切割管徑范圍　　　   300mm-1200mm寬

2）切割方式    　　　   無齒切割 ，氣動控制

3）zui大切割厚度         2-40mm

4）zui大切割速度         10m/min

5）總功率　　　　　     AC 1.5KW；

6、翻轉平臺SCDF　　　　　　　                1臺

技術參數：

1）有效翻轉長度　　　6m；

2）氣源壓力　　　　　0.6Mpa。

技術特征：

1）全部氣動；

2）自動翻轉碼放。

7、工藝流程
